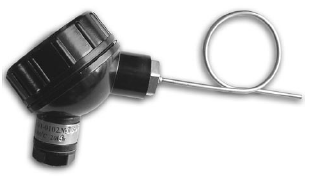

Для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей на технологическом оборудовании сложной геометрии и в трудно доступных местах. Рекомендуется для контроля температуры стенок котлов энергетического оборудования, а также в качестве чувствительных элементов преобразователей термоэлектрических с защитными чехлами. Для размещения рабочего спая в требуемой зоне измерения термопреобразователи по длине допускается изгибать, вплоть до сворачивания в петлю. Термопреобразователи выдерживают один цикл изгиба на угол 180º вокруг цилиндра диаметром, равным пятикратному диаметру термопарного кабеля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-136-12150638-2006:
НСХ преобразования по ГОСТ Р 8.585.2001 – ХА(К); ХК(L); НН(N); ЖК (J)
Конструкция рабочего спая – изолирован (И) или не изолирован (Н)
Головка термопреобразователя – Г-2(4)Ф
По требованию заказчика термопреобразователи оснащаются головками Г-2-АЛ, Г1-2-АЛ, ГС, что необходимо дополнительно указать при заказе.
Класс допуска по ГОСТ 6616-94 – 2

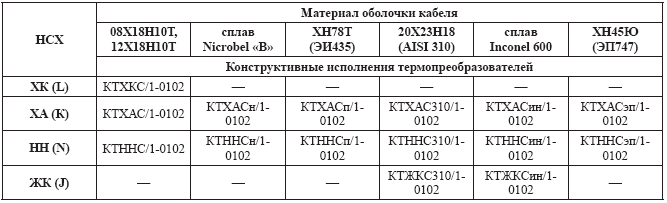

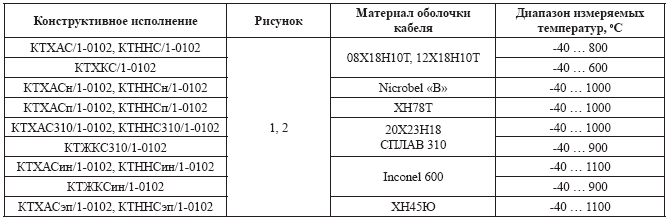

Возможные конструктивные исполнения термопреобразователей с учетом материала оболочки кабеля

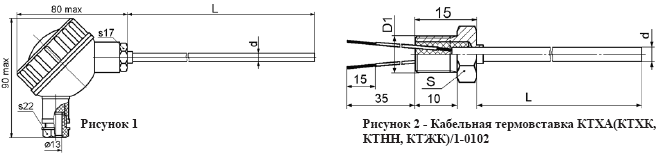

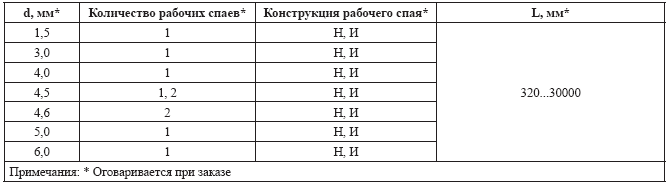

Размеры термопреобразователей и конструкция рабочих спаев
При записи в технической документации или при заказе необходимо указать:
- тип термопреобразователя (КТНН/1-0102; КТХА/1-0102; КТХК/1-0102);
- конструктивное исполнение согласно рисунка;
- материал оболочки (сталь 12Х18Н10Т; сталь 10Х23Н18; сплав ХН78Т; Inconel 600);
- конструкцию рабочего спая (И – изолирован; Н – не изолирован);
- наружный диаметр (d) термопарного кабеля – в соответствии с таблицей;
- монтажную длину (выбирается из ряда 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3550, 4000, 5000, 5600, 6300, 7100, 8000, 9000, 10000, 11200, 12500, 14000, 16000, 18000, 20000 мм).
По заявке потребителя допускается поставка термопреобразователей с любой промежуточной длиной рабочей части, в том числе с длиной более 20000 мм;
- марку головки термопреобразователя при необходимости ее замены;
- обозначение технических условий;
- количество термопреобразователей.
Примеры записи при заказе
1. Термопреобразователь с градуировкой ХА(К) исполнение по рис. 1 в оболочке из стали 12Х18-Н10Т диаметром 3 мм, с неизолированным рабочим спаем, с длиной монтажной части 2000 мм
«КТХА/1-0102-1 / 12Х18Н10Т / Н / 3,0 / 2000 ТУ 4211-136-12150638-2006, 8 шт.»;
2. Термопреобразователь с градуировкой ХА(К) исполнение по рис. 2 в оболочке из сплава Inconel 600 диаметром 6 мм, с изолированным рабочим спаем, с длиной монтажной части 800 мм
«КТХАСин/1-0102-2 / Inconel 600 / И / 6,0 / 800 ТУ 4211-136-12150638-2006, 8 шт.».
