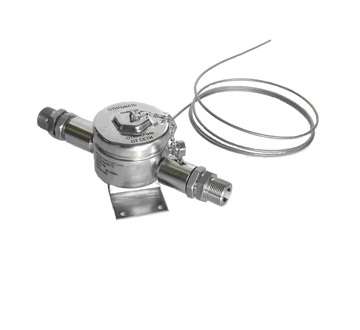

Извещатели пожарные тепловые взрывозащищённые двухканальные модели ИП 102 1В2 (ИП-102-1В2) ТУ 4371-118-12150638-2005 используется в составе систем пожарной сигнализации и предназначены для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

  Извещатели удовлетворяют требованиям «Правил классификации и постройки морских судов». Согласно требованиям НПБ 88-2001 «… п. 12.16 в каждом защищаемом помещении следует устанавливать не менее двух пожарных извещателей …». Извещатели ИП 102 1В2 (ИП-102-1В2) отличаются наличием двух независимых каналов измерения в одном корпусе и термокабеле, что позволит потребителю устанавливать в одном помещении вместо двух корпусов извещателей только один. Длина термодатчика позволяет устанавливать корпус извещателя вне контролируемой зоны, например в помещении с меньшей вероятностью пожара.

  Другой вариант использование двух каналов измерения позволит потребителю реализовать функцию предварительного предупреждения, когда каналы настроены, например, на два соседних класса (сработал один канал – «Внимание», сработал второй канал – «Пожар»).

  Каждый из двух каналов измерения может независимо реализовать функции максимальных, максимально-дифференциальных тепловых извещателей и извещателей с дифференциальной характеристикой (по заказу). В зависимости от температуры и времени срабатывания извещатели (любой из его каналов) подразделяются на классы по НПБ 85-2000 в температурном диапазоне от 69 до 310°С – см. таблицу 1.

  Извещатели пожарные тепловые взрывозащищённые двухканальные имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

 Маркировка взрывозащиты 1ЕxdibIIBT6

  Внутри извещателя размещены два блока искрозащиты (для каждого датчика свой), которые обеспечивают искробезопасность вида ib каждого кабельного термодатчика при его механическом повреждении или при случайной подаче вместо напряжения питания напряжения до 220В.

  При проектировании систем пожарной сигнализации маркировку взрывозащиты извещателя ИП 102 1В2 (ИП-102-1В2) необходимо рассматривать как 1ЕxdIIBT6 и не нормировать требования к электрическим цепям как искробезопасным, т.к. наличие в маркировке извещателя ib относится только к его внутренним цепям (термодатчику).

  Извещатели пожарные тепловые взрывозащищённые двухканальные могут эксплуатироваться в рабочем состоянии в диапазоне температуры от минус 55 до плюс 70 °С в атмосфере типа II, III или IV по ГОСТ 15150–69.

  Извещатели тепловые работоспособны в течение 1 часа при температуре, °С:

• для корпуса ИП 102 1В2 с электронной схемой 85
• кабельного термодатчика Извещателя ИП 102–1В2 (ИП-102-1В2) 380

  Максимальная температура, после воздействия которой в течение 2 минут Извещатели сохраняют работоспособность:

• для корпуса ИП 102 1В2 с электронной схемой, °С: 95
• кабельного термодатчика Извещателя ИП 102 1В2  (ИП-102-1В2) 600

  Извещатели взрывозащищенные поставляются с кабельными вводами различных исполнений: для присоединения  бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G½). В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром по поясной изоляции 8 – 10, 10 – 12 и 12 – 14 мм.

Защищённость Извещателей пожарных взрыовзащищенных от воздействия пыли и воды IP 65 по ГОСТ 14254–96

  Конструктивно ИП 102 1В2 (ИП-102-1В2) состоит из корпуса с крышкой и гибкого герметичного ка- бельного двухканального термодатчика (защитная арматура термодатчика – коррозионно- стойкая сталь 12Х18Н10Т). Длина кабельного термодатчика L – от 0,5 до 50,0 м (определя- ется при заказе). Диаметр кабеля термодатчика – 4,6 мм, минимально допустимый радиус изгиба кабеля – 60 мм.

  Извещатели пожарные тепловые взрывозащищённые двухканальные предназначены для крепления на стене. Габаритные размеры Извещателей показаны на рисунке 1.

  При выпуске из производства каждый канал измерения Извещателя настраивается на класс (конкретную температуру срабатывания) в соответствии с заказом, например В (70°С) и С (90°С).

  Извещатель тепловой работает в диапазоне напряжения питания от 8 до 28 В от источника по- стоянного тока или от источника знакопеременного напряжения частотой не более 2 Гц со скважностью 0,8 – 0,9. Номинальное напряжение питания 24 В.

  Электрические схемы каналов измерения гальванически развязаны и могут питаться от отдельного шлейфа. Максимальный потребляемый ток каждого канала измерения в дежурном режиме (ключ разомкнут) не превышает 0,1 мА.

  В электронной  схеме  каждого  канала  измерения  установлен  нормально разомкнутый ключ, который замыкается при достижении заданной температуры срабатывания (режим «Пожар»).

  Способ подключения извещателей в шлейф пожарной сигнализации – параллельный. Схема включения Извещателей показана на рисунках 2 и 3. Схема 3 применяется для дублирования систем пожаротушения.

  Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) находится в диапазоне от 2 до 7 мА.

 Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) регулируется добавочным резистором на клеммной колодке Извещателя. Резистор устанавливается потре- бителем.

Сопротивление резистора выбирается по формуле R =(Uпит – 0,33 х I)/I, где R, кОм – регулировочный резистор С1–0,125;

Uпит, В– напряжение питания в шлейфе

I, мА – среднее значение тока в шлейфе приёмо–контрольного устройства при срабатывании одного параллельно–включённого Извещателяпожарного (например, 2 мА).

При питании Извещателя знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.

Для индикации режима «Пожар» первый канал измерения имеет красный светодиод, второй канал – зелёный (мигают с частотой 0,5…2 Гц). Светодиоды размещены на боковой стороне корпуса извещателя.

Извещатель тепловой может использоваться с приёмоконтрольными приборами типа ППК2, УОТС, «Аккорд», «Рубин», «Старт–4», «Яхонт» и др.

Таблица 1 – Обозначение моделей и классов Извещателей

Модель извещателя	Класс извещателя			Температура срабатывания, С
	минимальных	максимально дифференциальных	с дифференциальной характеристикой
ИП 102 1В2 состоит из корпуса и гибкого герметичного кабельного термодатчика с оболочкой из нержавеющей стали	В С D E F G H1 H2 H3 Н4 Н5 Н6 Н7 Н8 Н9 Н10	ВR1 СR1 DR1 ER1 FR1 GR1 H1R1 H2R1 H3R1 Н4R1 Н5R1 Н6R1 Н7R1 Н8R1 Н9R1 Н10R1	ВR СR DR ER FR GR H1R H2R H3R Н4R Н5R Н6R Н7R Н8R Н9R Н10R	69–85 84–100 99–115 114–130 129–145 144–160 159–175 174–190 189–205 204–220 219–235 234–250 249–265 264–280 279–295 294–310

Обозначения при заказе

ИП 102 1В	-	МР	-	В(75°С)	-	Н1R(170°С)	-	Т	-	5,0	-	ТУ 4371-118-12150638-2005
1		2		3		4		5		6		7



1 – наименование и модель Извещателя пожарного теплового (ИП 102 1В2)(ИП-102-1В2);

2 – дополнительный шифр приемки (МР – для приборов, изготовленных под техническим наблюдением Российского морского регистра судоходства)

3- температурный класс по НПБ 85-2000 первого канала измерения

от В до Н10 – для максимальных Извещателей;

от ВR1 до H10R1 – для максимально-дифференциальных Извещателей;

от ВR до H10R – для Извещателей с дифференциальной характеристикой.

(в скобках указывается температура срабатывания в градусах Цельсия);

4 – температурный класс по НПБ 85-2000 второго канала измерения

от В до Н10 – для максимальных Извещателей;

от ВR1 до H10R1 – для максимально-дифференциальных Извещателей;

от ВR до H10R – для Извещателей с дифференциальной характеристикой.

(в скобках указывается температура срабатывания в градусах Цельсия);

5- тип штуцера кабельных вводов:

Т – под трубную прокладку кабеля с резьбой G 3\4-В;

Т -G 1\2- под трубную прокладку кабеля с резьбой G 1\2-В;

К – под кабель для открытой прокладки;

Б – под бронированный кабель

6 – длина кабельного термодатчика в метрах;

7 – обозначение технических условий.

Примеры обозначения при заказе:

1. Двуканальный пожарный тепловой взрывозащищённый извещатель модели ИП 102-1В2, изготовленный под техническим наблюдением Российского морского регистра судоходства класс первого канала FR1 (температура срабатывания 130°С), класс второго канала С (температура срабатывания 90°С), под бронированный кабель, длина кабельного термодатчика – 5 метров:

«ИП 102 1В2 -МР- FR1(130°С)- С(90°С) -Б- 5,0 ТУ 4371-118-12150638-2005».

2. Двуканальный пожарный тепловой взрывозащищённый извещатель модели ИП 102-1В2, класс обоих каналов Н10 (температура срабатывания 300°С), прокладка кабеля в трубе, резьба на штуцере G 1\2-В, длина кабельного термодатчика – 10 метров:

«ИП 102 1В2 -Н10(300°С)- Н10(300°С)- Т -G 1\2- 10,0 ТУ 4371-118-12150638-2005».

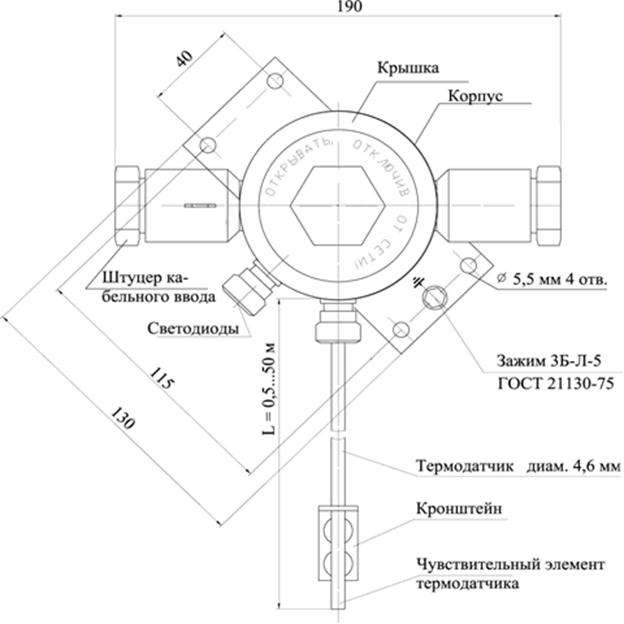

Рис. 1 – Габаритные и присоединительные размеры Извещателя ИП 102 1В2 (ИП-102-1В2), вариант для открытой прокладки кабеля (К)

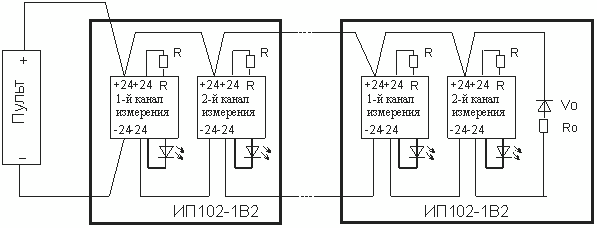

Рис. 2 – Электрическая схема включения двухканальных взрывозащищённых тепловых извещателей ИП 102 1В2 (ИП-102-1В2) в двухпроводный шлейф одного приёмо-контрольного пульта



  Пульт – приёмо-контрольный пульт (устанавливается вне взрывоопасной зоны)

  ИП 102 1В2 -двухканальный тепловой извещатель классов В-Н10, каждый канал измерения имеет отдельный светодиод для сигнализации срабатывания (первый канал – светодиод красного света, второй- зелёного цвета).

  Справа – ИП 102 1В2 в режиме оконечного извещателя, Vo, Ro – элементы оконечной цепи, диод Vo устанавливается в случае питания извещателя знакопеременным напряжением Резистор R – устанавливается потребителем, номинал резистора рассчитывается по формуле Rпит= (Uпит- 0,33 х I)/I, где Uпит- напряжение питания в шлейфе, I, мА – среднее значение тока в шлейфе при срабатывании одного канала измерения извещателя (например, 2 ма)

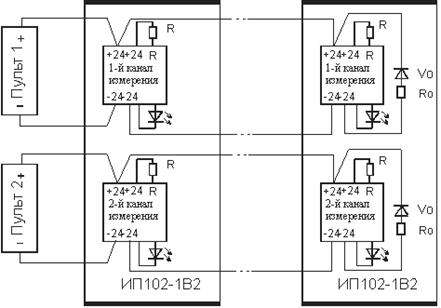

Рис. 3 – Электрическая схема включения двухканальных взрывозащищённых тепловых извещателей ИП 102 1В2 (ИП-102-1В2) в шлейфы двух приёмо-контрольного пультов

Пульт 1, Пульт 2 – приёмо-контрольные пульты пожарной сигнализации и оповещения с гальванически развязанными напряжениями питания (устанавливаются вне взрывоопасной зоны)

  ИП 102 1В2 (ИП-102-1В2) -двухканальный тепловой извещатель классов В-Н10, каждый канал измерения имеет отдельный светодиод для сигнализации срабатывания (первый канал – светодиод красного света, второй- зелёного цвета).

 Справа – ИП 102 1В2 (ИП-102-1В2) в режиме оконечного извещателя, Vo, Ro – элементы оконечной цепи, диод Vo устанавливается в случае питания извещателя знакопеременным напряжением Резистор R – устанавливается потребителем, номинал резистора рассчитывается по формуле R= (Uпит- 0,33 х I)/I, где Uпит- напряжение питания в шлейфе, I, мА – среднее значение тока в шлейфе при срабатывании одного канала измерения извещателя (например, 2 ма)
