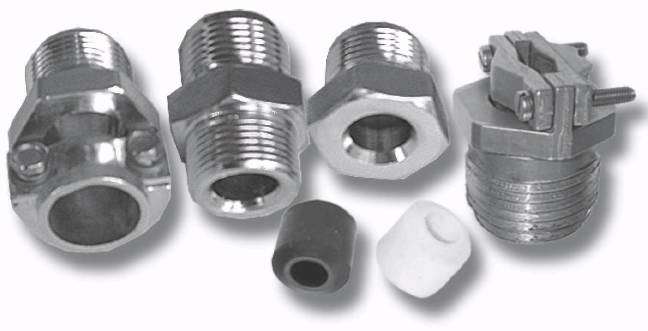

Штуцера кабельные и прокладки резиновые
При записи штуцера в технической документации и при заказе необходимо указать:

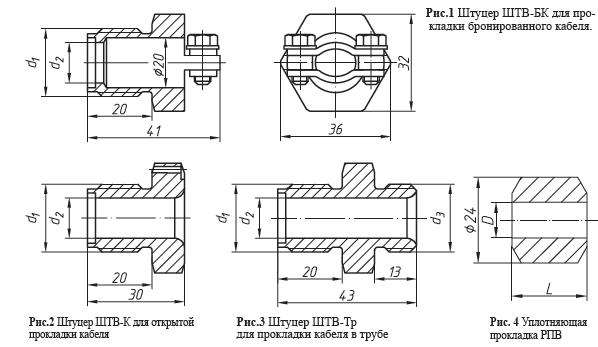

- тип штуцера (ШТВ-БК, ШТВ-К, ШТВ-Тр); – номинальный диаметр резьбы d1 (М27 для резьбы М27х2, G ¾ для резьбы G ¾);
- Внутренний диаметр d2 (15мм или 18мм, по умолчанию изготавливается 15 мм);
- обозначение присоединительной резьбы (G ½ или G ¾) только для штуцеров ШТВ-Тр;
- материал штуцера (Сталь 35, 12Х18Н10Т, Д16Т).
| d1, мм* | d2, мм | d3, мм** |
| M27x2 | 15 | G½ или G¾ |
| 18 | ||
| G¾ | 15 | G½ или G¾ |
| 18 |
Примечание:
*Также изготавливаются штуцера с резьбами от G ½ до G 2½
** Указывать при заказе штуцеров ШТВ-Тр (по умолчанию изготавливается с резьбой G ¾)
| Наименование | Диаметр кабеля | Размер D, мм | Размер L, мм | Материал |
| РПВ-8-10 | 8-10 | 24 | 21 | Смесь резиновая ИРП 1347 или ИРП 1266 |
| РПВ-10-12 | 10-12 | |||
| РПВ-12-14 | 12-14 | |||
| РПВ-14-15 | 14-16 | 24,5 | 25 | Смесь резиновая 6190-38 |
| РПВ-15-16 | 15-16 | |||
| РПВ-16-17 | 16-17 | |||
| РВП-17-18 | 17-18 |
При записи уплотнительной прокладки штуцера в технической документации и при заказе не-
обходимо указать:
- диаметр кабеля D;
- материал резиновой смеси.
Примеры записи штуцера:
«Штуцер ШТВ-Тр-М27-G ¾-12Х18Н10Т»
Пример записи уплотняющей прокладки:
«Прокладка РПВ 8-10 ИРП 1347»
