ДВТ40.10, ДВТ40.20, ДВТ40.30, ДВТ40.50

Серия бесконтактных вихретоковых датчиков смещений

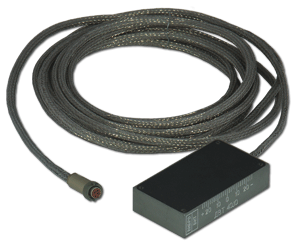

Серия бесконтактных вихретоковых датчиков (ВШПА.421412.100.155) прямоугольной формы с боковой контрольной поверхностью, предназначенные для работы с контрольной поверхностью «поясок» («гребень»). Датчики являются неремотопригодными. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.

Таблица 1. Основные  технические характеристики ДВТ40.10, ДВТ40.20, ДВТ40.30, ДВТ40.50

Тип датчика	Диаппазон измерения смещения, мм при ширине «пояска» в мм
	80	65	55	40	35	30	25	20	10
ДВТ40.10	-	-	-	0 - 10	0 - 14	0 - 12	0 - 12	0 - 8	-
ДВТ40.20	-	-	-	0 - 10	0 - 15	0 - 20	0 - 25	0 - 30	0 - 40
ДВТ40.30	-	0 - 8	0 - 15	0 - 13	0 - 35	0 - 40	0 - 45	0 - 50	-
ДВТ40.50	0 - 20	0 - 25	0 - 10	-	-	-	-	-	-



Параметр	Значение
Диапазон измерения смещений, мм	Зависит от типа датчика и ширины «пояска»
Нулевой воздушный зазор между датчиком и «пояском», мм	1,5±0,2
Нелинейность амплитудной характеристики, %, не более:  - ДВТ40.10, ДВТ40.50  - ДВТ40.20, ДВТ40.30	± 2,5 ± 4,0
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей среды, %	± 4,0
Рабочий температурный даипазон, °С	от 0 до +180

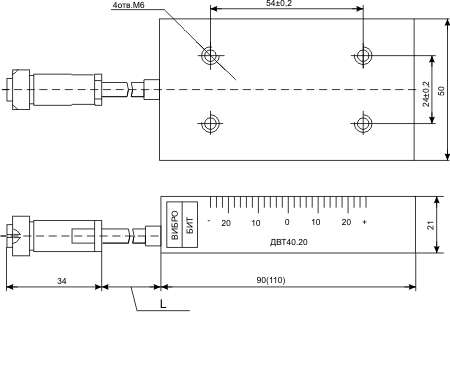

Габаритный размер датчика, мм  - ДВТ40.10  - ДВТ40.20, ДВТ40.30  - ДВТ40.50	90х50х21 110х50х20 140х50х20
Стандартные длины соединительного кабеля, м	3; 5; 7; 9
Тип разъема датчиков: розетка	РСГ 4 ГВ





Применение

• Относительное расширение ротора с низким «пояском»;
• Абсолютное расширение цилиндра;
• Смещение деталей и узлов.

Аксессуары

• Механизм установки МУ10;
• Кабель соединительный КС11;
• Коробки разъемов для защиты разъемов датчиков КР10, КР20;
• Проходник для вывода кабеля датчика через корпус оборудования М24;
• Установочные кронштейны;
• Комплект крепежа.
• Стенд проверочный СП20.
• Аппаратура «Вибробит». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
