Извещатели пожарные тепловые ИП 103 2В/П (ИП103-2В/П)


  Извещатель тепловой ИП 103 (ИП103)применяется для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

 Извещатели пожарные ИП 103 2В/П (ИП103-2В/П) имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconduktor), который выдает код, соответствующий текущей температуре и свой идентификационный номер и может быть сопряжен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнализации АСПС-32-23-0300 (АСПС) ТУ 4371-003-12221545-99.

 Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей стали. Материал защитного чехла – нержавеющая сталь. Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких извещателей проставляется дополнительный буквенный шифр МР.

 Извещатели пожарные тепловые предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

 По возможности эксплуатации в рабочем состоянии в различных климатических зонах Извещатели соответствуют группе исполнения Д3 по ГОСТ Р52931-2008 (УХЛ 1.1 по ГОСТ 15150–69) в диапазоне температуры окружающей среды от минус 550С до 700С.

  По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 Извещатели имеют следующие исполнения:

- для эксплуатации в атмосфере типа II по ГОСТ 15150-69 (индекс обозначения – А, головка из алюминиевого сплава;

- для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150-69 (индекс обозначения – Н, головка из нержавеющей стали).

Извещатель тепловой пожарный ИП 103 (ИП103) – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4371-094-12150638-2002:

  Класс Извещателя по НПБ 85-2000 (температурный диапазон срабатывания,С): В (69-85), С (84-100), D (99-115), Е (но в диапазоне от 114 до 1200С).

   Извещатель тепловой может реализовать функции максимально-дифференциального теплового извещателя класса BR1, CR1, DR1 и ER1 по НПБ 85-2000 (для температуры срабатывания в диапазоне от 700 С до 1200 С по заранее установленному, посредством специальной ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды).

Время срабатывания извещателей всех классов при повышении температуры от условно нормальной



Скорость повышения температуры, °С/мин	Время срабатывания, с
	минимальное	максимальное
1	1740	2760
3	580	960
5	348	600
10	174	329
20	87	192
30	58	144



Материал защитной арматуры .сталь 12Х18Н10Т

Материал головки:

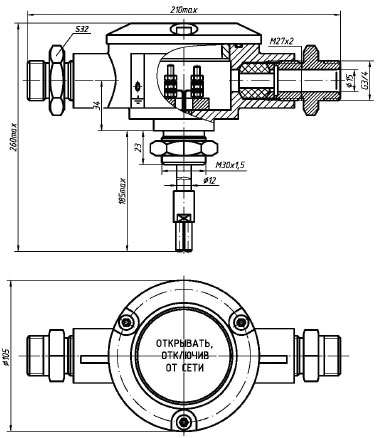

- для исполнений А (по рис. 1) – алюминиевый сплав АК7;

- для исполнений Н (по рис. 2) – сталь 12Х18Н10Т;

Степень защищенности от пыли и воды по ГОСТ 14254-96 IP54;

Маркировка взрывозащиты по ГОСТ Р 51330.10-99 1ExibIIAT5Х;

  Извещатели пожарные тепловые поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).

   В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.

  Максимально допустимая температура контролируемой среды, 0С – 150

   Средний срок службы до списания, лет, не менее – 8

    Масса, кг, не более 2,6

При записи в технической документации и при заказе у извещателя пожарного ИП 103 2В/П (ИП103-2В/П)необходимо указать:

- наименование и тип извещателя;

- исполнение по рисунку 1 или 2;

- тип кабельного ввода;

- дополнительный шифр приемки (МР – для извещателей, выпускаемых под техническим надзором Российского Морского Регистра Судоходства;

- обозначение технических условий.

Пример записи:

1) Извещатель тепловой ИП 103 2В/П общепромышленного исполнения, с головкой из алюминиевого сплава, с вводным устройством для монтажа кабеля в трубе с присоединительной трубной резьбой G¾: «Извещатель пожарный тепловой ИП 103-2В/П-А-ТG¾ ТУ 4371-094-12150638-2002».

2) То же, с головкой из нержавеющей стали, с вводным устройством под монтаж бронированным кабелем, выпущенный под техническим надзором Российского Морского Регистра Судоходства: «Извещатель пожарный тепловой ИП 103-2В/П-Н-Б МР ТУ 4371-094-12150638-2002».

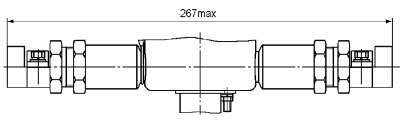

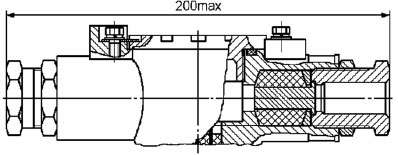

Вариант А

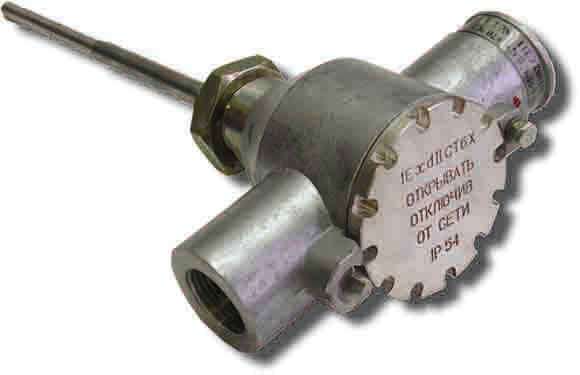

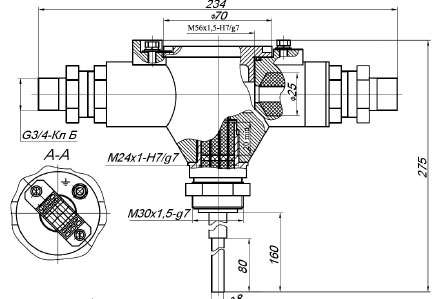

Рис.2. Извещатель тепловой пожарный ИП 103 2В/П с головкой из стали 12Х18Н10Т, кабельные вводы для трубной прокладки кабеля (вариант А – для прокладки бронированного кабеля)

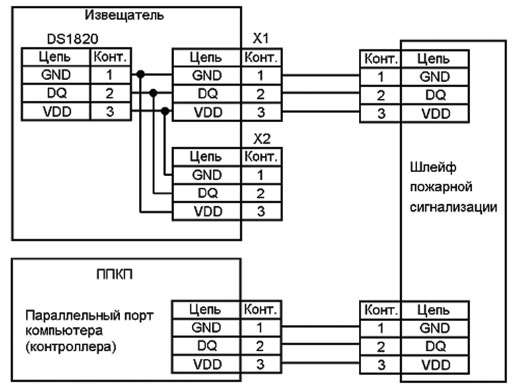

Рис.3. Схема включения Извещателей пожарный тепловой ИП 103 2В/П в шлейф пожарной сигнализации
